كيف تدعم مقطورات المحور الهيدروليكي KTG النقل الثقيل؟

ما هي المقطورة الثقيلة ومتى تحتاج إليها؟

أ مقطورة ثقيلة هي عبارة عن منصة نقل مقطوعة أو ذاتية الدفع مصممة لنقل الأحمال التي تتجاوز قدرة مقطورات الشحن التجارية القياسية، والتي يتم تعريفها عادةً على أنها حمولات تزيد عن 40 طنًا، مع تكوينات متخصصة تصل إلى عشرات الآلاف من الأطنان لمشاريع النقل الصناعية الأكثر تطلبًا. تعتبر المقطورات الثقيلة عامل التمكين الأساسي لإنشاء البنية التحتية واسعة النطاق، وتنفيذ مشاريع النفط والغاز، وتركيب توليد الطاقة، وعمليات أحواض بناء السفن، واستبدال الجسور، ونقل معدات التعدين عبر كل اقتصاد صناعي رئيسي.

الفئات الثلاث الأساسية للمقطورات المستخدمة في النقل الثقيل هي: المقطورات المقطوعة التقليدية (التي يتم سحبها بواسطة محرك رئيسي عند نقاط اقتران ثابتة)، ومقطورات المنصة الهيدروليكية (مع محاور تعليق هيدروليكية يتم التحكم فيها بشكل فردي والتي تعمل على تسوية الحمولة بغض النظر عن سطح الطريق)، وناقلات الوحدات ذاتية الدفع (SPMT)، التي تدمج قوتها وتوجيهها في منصة معيارية يمكن أن تعمل بشكل مستقل عن جرار خارجي. يخدم كل نوع خصائص حمل مختلفة، وشروط الوصول إلى الموقع، ومتطلبات التشغيل، ويؤدي الاختيار بشكل غير صحيح بينها إما إلى نقل غير آمن أو زيادة كبيرة في الإنفاق على السعة غير اللازمة للمهمة.

بالنسبة للمشترين ومديري المشاريع ومهندسي الخدمات اللوجستية في الشرق الأوسط والعالم، يعد فهم معايير الأداء المحددة لمقطورات خط المحور الهيدروليكي مثل سلسلة KTG-3 وKTG-4 وKTG-5 وKTG-6 أمرًا ضروريًا لمواصفات المعدات الصحيحة في عقود النقل الثقيل حيث تحدد أوزان الحمولة وأحمال المحور وتصنيفات الطرق الحدود القانونية والعملية لما يمكن نقله على البنية التحتية العامة والخاصة.

ما هي الأنواع الثلاثة للمقطورات: إطار التصنيف للنقل الثقيل

إن فهم الأنواع الثلاثة للمقطورات في سياق النقل الثقيل والمتخصص يوفر الإطار الأساسي لاختيار المعدات. يميز تصنيف الصناعة المقطورات بشكل أساسي من خلال تصميمها الهيكلي ونظام التعليق وما إذا كانت تتطلب محركًا رئيسيًا خارجيًا للدفع.

النوع 1: مقطورات النقل الثقيل التقليدية

تشتمل تصميمات المقطورات التقليدية للخدمة الشاقة على مقطورات منخفضة (منخفضة)، ومقطورات ذات إطار متدرج، ومقطورات قابلة للتمديد يتم سحبها بواسطة وحدة جرار للخدمة الشاقة في المقدمة. هذه هي منصات النقل الثقيل الأكثر استخدامًا على مستوى العالم نظرًا لانخفاض تكلفتها مقارنة بالبدائل الهيدروليكية وذاتية الدفع، وتوافقها مع وحدات الجرارات القياسية، وتوافرها من قاعدة تصنيع عالمية كبيرة.

تتوفر المقطورات التقليدية ذات القاعدة المنخفضة في تكوينات المحاور من 2 إلى 10 خطوط محورية، مع معدلات حمولة تتراوح من 50 طنًا إلى أكثر من 200 طن اعتمادًا على عدد المحاور، وتباعد المحاور، وتصميم العوارض الهيكلية. يتراوح الحد الأقصى لحمولة المحور القانونية في معظم البلدان من 8 إلى 13 طنًا لكل محور للمقطورات القياسية، مما يعني أن المقطورة ذات القاعدة المنخفضة ذات 4 محاور مع 4 أطنان لكل حمولة على سطح المحور توزع الوزن عبر 8 نقاط محورية ويمكن أن تحقق حمولة إجمالية تبلغ حوالي 32 إلى 52 طنًا اعتمادًا على اللوائح الوطنية. بالنسبة للأحمال الثقيلة، تتم إضافة خطوط محور إضافية لزيادة عدد نقاط اتصال المحور وتقليل الحمل لكل محور إلى المستويات المسموح بها قانونًا.

النوع 2: مقطورات منصة هيدروليكية ذات محاور يمكن التحكم فيها بشكل فردي

تستخدم مقطورات المنصات الهيدروليكية، والمعروفة أيضًا باسم مقطورات خط المحور الهيدروليكي أو منصات من نوع SPMT عندما تكون مجهزة بالتوجيه ولكن ليس الدفع، أسطوانات تعليق يتم تشغيلها هيدروليكيًا بشكل فردي في كل موضع محور. يؤدي نظام التعليق الهيدروليكي وظيفتين مهمتين في وقت واحد: فهو يعمل على تسوية منصة الشحن بشكل فعال بغض النظر عن مخالفات سطح الطريق، ويسمح للمشغل بخفض السطح بأكمله لتسهيل التحميل والتفريغ بدون معدات رفع خارجية.

تمثل مقطورات خط المحور الهيدروليكي من سلسلة KTG (KTG-3، KTG-4، KTG-5، KTG-6) خط إنتاج مصمم خصيصًا لهذا الغرض ضمن هذه الفئة، حيث تقدم 3 إلى 6 خطوط محاور بتنسيق معياري يسمح بربط وحدات متعددة جنبًا إلى جنب أو جنبًا إلى جنب لتحقيق أبعاد المنصة المحددة وعدد المحاور المطلوبة للبضائع في متناول اليد. هذه الوحدة هي الميزة التجارية المحددة لمقطورات المنصات الهيدروليكية مقارنة بالمقطورات المنخفضة التقليدية ذات التكوين الثابت لعقود النقل الصناعي الثقيل حيث تختلف الأحمال بشكل كبير بين الحركات.

النوع 3: ناقلة وحدات ذاتية الدفع (SPMT)

تعد وحدات النقل ذاتية الدفع الفئة الأكثر تقدمًا من الناحية التكنولوجية والمرونة التشغيلية في مجال النقل الثقيل. يدمج ناقل وحدات الدفع الذاتي SPMT سطحًا هيدروليكيًا وتوجيهًا فرديًا للمحور ووحدة طاقة على متن الطائرة (سواء كانت تعمل بالديزل أو الكهرباء) في منصة معيارية يمكنها التحرك في أي اتجاه، والدوران على الفور، واجتياز التضاريس التي قد يتعذر الوصول إليها بواسطة مجموعات المقطورات. يؤكد تصميم المقطورة المعيارية ذاتية الدفع على قدرة المقطورة على العمل بدون محرك رئيسي خارجي، وهو أمر بالغ الأهمية في تطبيقات مثل عمليات النقل في حوض بناء السفن الجاف، وتجديد المنشآت الصناعية، ومنشآت الجسور حيث يكون الوصول إلى الطريق لوحدة جرار مستحيلاً.

أ modern SPMT self propelled modular transporter can carry payloads from 100 to over 100,000 tonnes when multiple modules are synchronized electronically and loaded in a grid configuration, making the SPMT the only viable transport solution for complete platform modules in offshore oil and gas construction, large refinery reactor vessels, and bridge girder installation in urban environments where all surrounding infrastructure remains in service during the lift and transport operation.

الناقل المعياري ذاتي الدفع: كيف تعمل تقنية SPMT

تجمع وحدة النقل ذاتية الدفع بين أربعة أنظمة هندسية في وحدة واحدة متكاملة: إطار السطح الهيكلي، ونظام التعليق والتوجيه الهيدروليكي، ونظام الطاقة والقيادة، ونظام التحكم والتزامن الإلكتروني. يجب أن يعمل كل نظام بشكل صحيح وبالتنسيق مع جميع الأنظمة الأخرى حتى يعمل SPMT بأمان تحت الأحمال الشديدة التي تم تصميمه لتحملها.

السطح الهيكلي والهندسة المعمارية المعيارية

يتم إنشاء سطح النقل المعياري ذاتية الدفع spmt من الفولاذ عالي القوة في هيكل شبكي يوزع الحمل عبر جميع مواضع المحور في وقت واحد. يسمح التصميم المعياري لوحدات SPMT الفردية ذات العرض القياسي (عادةً 2.43 مترًا لكل وحدة) أن تكون متصلة جنبًا إلى جنب لإنشاء منصات بطول 2.43 مترًا أو 4.86 مترًا أو 7.29 مترًا أو عرضًا أكبر، وتوصيلها من طرف إلى طرف لإنشاء منصات بأي طول عملي. توفر وحدة SPMT الواحدة عادة من 4 إلى 8 خطوط محورية في اتجاه السير، ويتم دمج الوحدات لتتناسب مع البصمة والوزن للحمل المحدد.

عادةً ما يكون الفولاذ الهيكلي المستخدم في بناء المقطورة المعيارية ذاتية الدفع من الفولاذ عالي الإنتاجية مع قوة إنتاج لا تقل عن 690 ميجا باسكال (100000 رطل لكل بوصة مربعة)، مما يوفر نسبة القوة إلى الوزن اللازمة لحمل أقصى الأحمال مع الحفاظ على ارتفاع السطح عند أدنى مستوى ممكن لتقليل الارتفاع المشترك للسطح بالإضافة إلى البضائع لقيود الجسر والتخليص العلوي.

نظام التعليق والتوجيه الهيدروليكي

تم تجهيز كل موضع محور في ناقلة وحدات ذاتية الدفع SPMT بأسطوانة هيدروليكية يتم التحكم فيها بشكل مستقل والتي تعلق السطح فوق المحور. يقوم النظام الهيدروليكي بتوصيل جميع الأسطوانات بمشعب مشترك بصمامات تحكم فردية، مما يتيح ما يلي:

• أctive deck leveling: أs the SPMT traverses uneven terrain, individual cylinders extend or retract to maintain the deck in a level orientation, protecting sensitive cargo from tilting, sliding, and structural loading from uneven support. Level tolerance is typically plus or minus 0.5 to 1.0 degree from horizontal.
• تعديل الارتفاع: يمكن خفض السطح إلى مستوى الأرض لنقل الحمولة ورفعه إلى ارتفاع السفر أثناء النقل. يتراوح نطاق السفر العمودي عادة من 300 إلى 600 ملم اعتمادًا على طراز SPMT.
• توجيه المحور 360 درجة: يمكن توجيه كل محور بشكل مستقل، مما يمكّن SPMT من السفر في أي اتجاه، وتشغيل نصف قطر صغير، وتنفيذ توجيه السلطعون (السفر الجانبي) دون قلب السطح. هذه هي القدرة التي تجعل SPMT مناسبًا بشكل فريد للمواقع الصناعية المحصورة.

نظام الطاقة والقيادة

عادة ما تكون وحدة الطاقة الخاصة بناقل وحدات الدفع الذاتي SPMT عبارة عن محرك ديزل (أو في نماذج الدفع الكهربائي الأحدث، بطارية أو مصدر طاقة خلية الوقود) الذي يقوم بتشغيل المضخات الهيدروليكية التي تزود كلاً من أسطوانات التعليق ومحركات الدفع بالعجلات. توفر محركات الدفع في كل موضع عجلة الدفع والكبح، مع نظام التحكم الإلكتروني الذي يدير توزيع عزم الدوران عبر جميع العجلات المدفوعة لمنع انزلاق العجلة تحت الأحمال الشديدة المعنية.

تحقق الناقلات المعيارية ذاتية الدفع الحديثة من طراز SPMT سرعات سفر تتراوح من 1 إلى 8 كم/ساعة اعتمادًا على وزن الحمولة والتضاريس وهندسة المسار، والتي قد تبدو بطيئة من حيث القيمة المطلقة ولكنها مناسبة نظرًا لحجم وقيمة الأحمال التي يتم نقلها. تحمل وحدة المنصة البحرية التي يبلغ وزنها 5000 طن والتي تتحرك بسرعة 3 كم/ساعة طاقة حركية تعادل قطار شحن محمل بالكامل بسرعة الخط، كما أن السرعات المنخفضة التي يتم التحكم فيها لنقل SPMT هي معلمة تصميم حاسمة للسلامة وليست قيودًا على الأداء.

مقطورات خط المحور الهيدروليكي KTG: دليل المواصفات الكامل

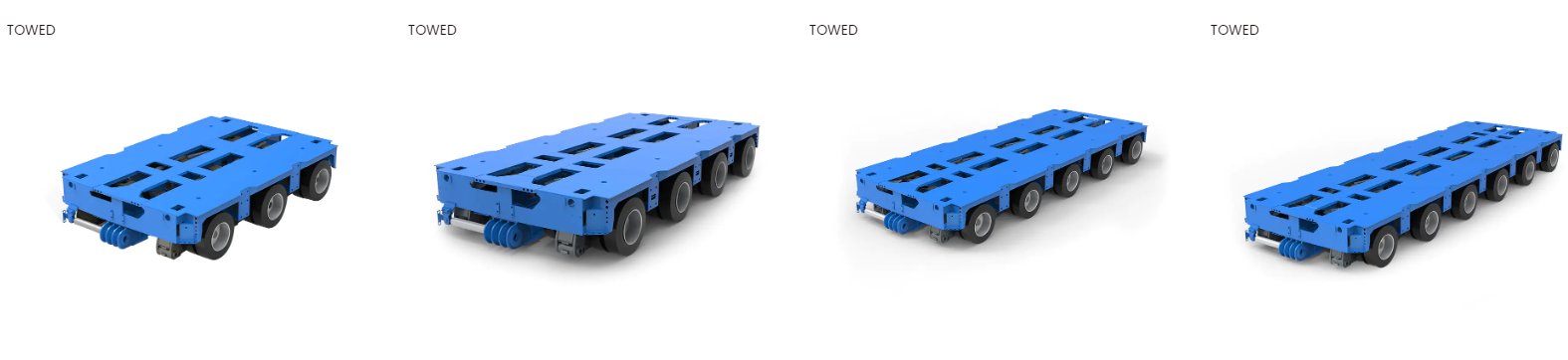

تمثل مقطورات خط المحور الهيدروليكي من سلسلة KTG عائلة منتجات مصممة لقطاع النقل الصناعي الثقيل، مع أربعة تكوينات قياسية تتوافق مع 3 و4 و5 و6 خطوط محورية لكل وحدة مقطورة. يوفر كل تكوين KTG سعة حمولة مختلفة، وطول سطح السفينة، وملف توزيع حمولة المحور، مما يجعل السلسلة قابلة للتطبيق على مجموعة واسعة من سيناريوهات النقل الثقيل بدءًا من المحولات الكبيرة وأوعية الضغط إلى وحدات المعدات البحرية وآلات الموانئ.

KTG-3 مقطورة خطية ذات محاور هيدروليكية مع 3 محاور: المواصفات والتطبيقات

ال KTG-3 مقطورة خط المحاور الهيدروليكية مع 3 محاور هو التكوين الأكثر إحكاما في سلسلة KTG، مما يوفر منصة مناسبة للأحمال التي تتلاءم مع مساحة ثلاثية المحاور وتتطلب تعليقًا هيدروليكيًا لحماية الحمولة أو إمكانية تسوية السطح التي لا تستطيع المقطورات التقليدية توفيرها.

• أxle configuration: 3 خطوط من المحاور الهيدروليكية، مع عجلتين أو 4 عجلات لكل خط محور حسب التكوين، مما يوفر إجمالي 6 إلى 12 نقطة اتصال للعجلات.
• سعة الحمولة: عادةً ما تتراوح الحمولة الإجمالية للمنصة من 60 إلى 90 طنًا، اعتمادًا على مواصفات الإطارات وظروف سطح الطريق.
• أبعاد سطح السفينة: يتراوح عرض السطح القياسي من 2.43 إلى 3.0 متر، ويتوافق طول السطح مع طول الوحدة ثلاثية المحاور.
• سفر التعليق الهيدروليكي: نطاق تعديل رأسي من 300 إلى 500 مم لتحسين ارتفاع التحميل والنقل.
• أفضل التطبيقات: المحولات وأوعية الضغط الصغيرة والآلات الصناعية ومجموعات المولدات ونقل المعدات العسكرية حيث تكون الأحمال ضمن نطاق سعة المحاور الثلاثة.

KTG-4 مقطورة خطية ذات محاور هيدروليكية ذات 4 محاور: المواصفات والتطبيقات

ال KTG-4 مقطورة خط المحاور الهيدروليكية مع 4 محاور يضيف خط محور واحد إلى منصة KTG-3، مما يزيد بشكل متناسب من سعة الحمولة الصافية ويوزع الحمل عبر منطقة اتصال أطول، مما يقلل من تحميل النقطة على أسطح الطرق الحساسة وهياكل الجسور.

• أxle configuration: 4 خطوط من المحاور الهيدروليكية، توفر 8 إلى 16 نقطة اتصال إجمالية للعجلات.
• سعة الحمولة: عادةً ما يتراوح إجمالي حمولة المنصة من 80 إلى 120 طنًا لتكوينات النقل البري القياسية.
• أxle load per line: أpproximately 20 to 30 tonnes per axle line depending on total payload, within the permissible limits for heavy haul permits in most Middle East jurisdictions.
• أفضل التطبيقات: محولات الطاقة المتوسطة (نطاق 50 إلى 100 طن)، وسفن البتروكيماويات، ومعدات البناء (الحفارات الكبيرة، والرافعات بدون ذراع)، وآلات مناولة الموانئ.
• القدرة على اقتران: ال KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

KTG-5 مقطورة خطية ذات محاور هيدروليكية ذات 5 محاور: المواصفات والتطبيقات

ال KTG-5 مقطورة خط المحاور الهيدروليكية مع 5 محاور توفر سعة متوسطة المدى في سلسلة KTG، مما يوفر زيادة كبيرة في الحمولة مقارنة بالتكوين رباعي المحاور مع البقاء ضمن القيود التشغيلية لمعظم مسوحات طرق النقل الثقيل لمشاريع البنية التحتية والطاقة في الشرق الأوسط والعالم.

• أxle configuration: 5 خطوط من المحاور الهيدروليكية، توفر من 10 إلى 20 نقطة اتصال للعجلات.
• سعة الحمولة: عادةً ما يتراوح إجمالي حمولة المنصة من 100 إلى 160 طنًا.
• الوزن الإجمالي للمركبة: مع المحرك الرئيسي والمقطورة الفارغة، يصل إجمالي الوزن الإجمالي للمركبة (GCVW) إلى 180 إلى 250 طنًا، مما يتطلب تصاريح نقل خاصة وغالبًا ما يكون تعزيز المسار أو مرافقته في معظم الولايات القضائية.
• دقة تسوية سطح السفينة: يحافظ التحكم الهيدروليكي على مستوى السطح في حدود زائد أو ناقص 0.5 درجة عبر جميع مواضع المحاور الخمسة، مما يحمي البضائع الحساسة مثل المحولات والمعدات الصناعية الدقيقة من الأضرار الهيكلية أو الكهربائية الناجمة عن الإمالة.
• أفضل التطبيقات: محولات الطاقة الكبيرة (نطاق 100 إلى 150 طن)، وأوعية المفاعلات الثقيلة، وعوارض الجسور، ومكونات الوحدات البحرية، ونقل معدات التعدين.

KTG-6 مقطورة خطية ذات محاور هيدروليكية ذات 6 محاور: المواصفات والتطبيقات

ال KTG-6 مقطورة خط المحاور الهيدروليكية مع 6 محاور هو تكوين الوحدة الفردية الأثقل في سلسلة KTG، مما يوفر الحد الأقصى لعدد المحاور والحمولة الصافية للنطاق في وحدة التنسيق القياسي. يعد التكوين ذو 6 محاور مناسبًا لأثقل الأحمال ذات الرفع الفردي في نطاق 150 إلى 200 طن والتي يجب نقلها على البنية التحتية للطرق دون الحاجة إلى إمكانات النقل المعيارية ذاتية الدفع الكاملة من SPMT.

• أxle configuration: 6 خطوط من المحاور الهيدروليكية، توفر 12 إلى 24 نقطة اتصال للعجلات اعتمادًا على تكوين الإطار المزدوج أو الإطار الفردي الفائق.
• سعة الحمولة: عادةً ما يتراوح إجمالي حمولة المنصة من 150 إلى 250 طنًا للتكوين القياسي.
• أxle load management: ال 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• اقتران متعدد الوحدات: يمكن دمج وحدات KTG-6 المتعددة جنبًا إلى جنب لإنشاء منصات ممتدة للأحمال الطويلة جدًا مثل عوارض الجسور وأبراج توربينات الرياح وأجزاء خطوط الأنابيب التي يتجاوز طولها 50 مترًا.
• أفضل التطبيقات: المحولات والمفاعلات الكبيرة جدًا التي تزيد عن 150 طنًا، والوحدات الصناعية الثقيلة، ومكونات محطات النفط والغاز، والخدمات اللوجستية البحرية في بيئات الموانئ، وعناصر البنية التحتية المدنية الكبيرة.

جدول مقارنة سلسلة KTG

الشرق الأوسط للنقل الثقيل: متطلبات السوق وظروف التشغيل

ال الشرق الأوسط للنقل الثقيل يتمتع السوق بخصائص فريدة مدفوعة بحجم برامج تطوير الطاقة والبتروكيماويات والبنية التحتية في المنطقة. تمثل المملكة العربية السعودية والإمارات العربية المتحدة وقطر والكويت وعمان والبحرين مجتمعة واحدة من أعلى تركيزات الطلب على خدمات النقل الثقيل للفرد من أي منطقة على مستوى العالم، مدفوعة ببناء المشاريع الضخمة المستمرة عبر توسعات المصافي، وتطوير مرافق الغاز الطبيعي المسال، وتحديث توليد الطاقة، وبرامج البنية التحتية الحضرية ذات النطاق الاستثنائي.

العوامل التي تحدد متطلبات النقل الثقيل في الشرق الأوسط

• درجات الحرارة المحيطة القصوى: أmbient temperatures in the Gulf region regularly exceed 45 degrees Celsius in summer months, which significantly affects hydraulic oil viscosity, tyre heat buildup, and engine cooling requirements for Middle East Heavy Duty Transporter operations. Hydraulic systems for Middle East Heavy Duty Transporter use must be specified with synthetic high-temperature hydraulic oils and oversized cooling systems that maintain operating viscosity within specification at 45 to 50 degree ambient conditions. Standard hydraulic oils rated for European ambient temperatures will thin beyond their effective viscosity range in peak Gulf summer conditions, causing reduced hydraulic pressure and potentially catastrophic loss of load control.
• الحماية من دخول الرمال والغبار: إن جزيئات الرمال التي تحملها الرياح في البيئات الصحراوية الخليجية دقيقة للغاية ومسببة للكاشط، وتخترق المحامل غير المغلقة، والوصلات الهيدروليكية، والأنظمة الكهربائية بمعدلات لا يمكن مواجهتها في العمليات المناخية المعتدلة. يجب أن تشتمل مواصفات ناقلات الخدمة الشاقة في الشرق الأوسط على حاويات كهربائية ذات تصنيف IP65 أو أعلى، ووصلات هيدروليكية محكمة الغلق، ومحامل محكمة الغلق لا تحتاج إلى صيانة في جميع النقاط المحورية للمحور. تتطلب ترتيبات المحامل التقليدية غير المحمية فترات استبدال متكررة يتم قياسها بالأشهر بدلاً من السنوات في بيئات الخليج عالية الغبار.
• اختلاف جودة الطريق: تتراوح طرق النقل الثقيل في الشرق الأوسط من الطرق السريعة المتميزة متعددة المسارات ذات جودة الرصف الممتازة إلى طرق الوصول الصناعية غير المعبدة، ومحطات الموانئ الصلبة، وأجزاء المسارات الصحراوية التي تربط مواقع البناء بأقرب طريق عام. يعد التعليق الهيدروليكي لمقطورات سلسلة KTG ومنصات SPMT ذا قيمة خاصة في بيئة التشغيل هذه لأنه يعوض بشكل فعال عن المخالفات السطحية التي من شأنها أن تخلق أحمالًا ديناميكية خطيرة على المقطورات التقليدية ذات التعليق الثابت.
• الطلب الكبير على النقل بمصعد واحد: ال Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• الخدمات اللوجستية من الميناء إلى الموقع: تأتي العديد من البضائع الثقيلة التي تصل إلى الشرق الأوسط عبر الموانئ الرئيسية بما في ذلك جبل علي (الإمارات العربية المتحدة)، وميناء الملك عبد العزيز في الدمام (المملكة العربية السعودية)، وميناء صحار (عمان)، وميناء حمد (قطر). غالبًا ما تتضمن سلسلة الخدمات اللوجستية للنقل الثقيل من تفريغ الميناء إلى موقع المشروع كلاً من عمليات SPMT داخل بيئة الميناء (حيث يكون الوصول إلى الطريق مقيدًا) والنقل البري التقليدي باستخدام مقطورات منصة KTG لجزء الطريق من الرحلة.

نصف مقطورة الشرق الأوسط: العمود الفقري القياسي للنقل التجاري

ال Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

ال Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. هذه العتبة هي الحدود التجارية بين عمليات نصف المقطورة القياسية في الشرق الأوسط وعمليات النقل الثقيل التي تتطلب معدات KTG أو SPMT المتخصصة والتحليل الهندسي المقابل ومسوحات الطريق وطلبات التصاريح.

المقطورة الهيدروليكية SPMT vs KTG: اختيار المعدات المناسبة لمشروعك

ال decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

متى يتم اختيار ناقل وحدات SPMT ذاتي الدفع

• الوصول إلى الموقع المحدود حيث لا يمكن لمجموعات المقطورات والجرارات المناورة: يمكن لوحدات SPMT توجيه السلطعون، وتدوير الأحمال في مكانها، والمرور عبر الخلوص الذي لا تستطيع مجموعات المحرك الرئيسي للمقطورة التقليدية التنقل فيه. إن تحميل الحوض الجاف في حوض بناء السفن، ووضع الوحدة على الجوانب العلوية البحرية، ووضع المعدات في المنشآت الصناعية النشطة من الناحية التشغيلية، كلها تتطلب عادةً قدرة SPMT.
• الأحمال التي تزيد عن 500 طن رافعة واحدة: في حين أن مقطورات KTG المقترنة بتكوينات كبيرة يمكنها من الناحية النظرية التعامل مع الأحمال الإجمالية العالية جدًا، فإن الإدارة التشغيلية لترتيبات KTG الكبيرة جدًا ومتعددة الوحدات مع محرك رئيسي واحد تصبح معقدة عمليًا فوق ما يقرب من 500 طن. وفوق هذا الوزن، توفر منصات SPMT ذات الدفع المتكامل في كل موضع وحدة إدارة حمل أكثر قابلية للتحكم وقدرة أكثر دقة على تحديد المواقع.
• النقل بين الهياكل العائمة والثابتة (التحميل/التحميل): ال self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

متى تختار مقطورة خط المحور الهيدروليكي KTG

• النقل البري لمسافات تزيد عن 5 كم: تنتقل ناقلات الوحدات ذاتية الدفع SPMT بسرعة 1 إلى 8 كم / ساعة وهي غير مناسبة للتحرك على الطرق لمسافات طويلة. يمكن لمقطورات خط المحور الهيدروليكي KTG التي يتم سحبها بواسطة محرك رئيسي السفر بسرعات الطريق المناسبة لشروط التصريح، عادةً من 15 إلى 40 كم / ساعة لحركات النقل الثقيلة، مما يجعلها الاختيار الصحيح للنقل بين الموانئ ومحطات السكك الحديدية ومواقع المشاريع عبر مسافات طرق ذات معنى.
• الحمولات من 60 إلى 250 طن والتي تتطلب النقل البري: ال KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• المشاريع ذات تردد النقل العالي والوزن المعتدل للحركة الواحدة: بالنسبة للنقل المتكرر للمعدات الصناعية بمعدل 80 إلى 150 طنًا لكل حركة (مثل حركات تحول المصنع المنتظمة، أو نقل معدات التعدين، أو استبدال محولات الطاقة المتكررة)، توفر مقطورة KTG-4 أو KTG-5 الحل الأكثر فعالية من حيث التكلفة نظرًا لانخفاض تكلفة التشغيل اليومية مقارنة بتأجير SPMT يتم استهلاكها بشكل أكثر إيجابية على عدة تحركات.

SPMT vs KTG: مقارنة معايير القرار

مسح الطريق والتصاريح والهندسة الإنشائية لنقل المقطورات الثقيلة

كل حركة نقل ثقيلة تنطوي على مقطورة ثقيلة إن تجاوز الحدود القانونية الإجمالية لوزن المركبات يتطلب عملية هندسية منظمة لما قبل النقل تغطي مسح الطريق، وطلبات التصاريح، وفي بعض الحالات، التعزيز المؤقت للجسور والعبارات وأسطح الطرق على طول المسار المقترح. وهذه العملية ليست نفقات بيروقراطية بل هي متطلب حقيقي لإدارة السلامة والمسؤولية: فالجسر المثقل الذي يفشل تحت حمولة تبلغ 200 طن يؤدي إلى عواقب لا تغطيها أي وثيقة تأمين على النقل بالكامل.

متطلبات مسح الطريق للنقل KTG وSPMT

يجب أن يقوم مسح الطريق للنقل الثقيل باستخدام معدات KTG أو SPMT بتوثيق وتقييم ما يلي:

• قدرة الجسر: يجب تقييم كل جسر على المسار المقترح للتأكد من توافقه مع الوزن الإجمالي المقترح للمركبة وتكوين حمل المحور. تعد رسومات التصميم الأصلية وتقارير فحص الحالة الهيكلية الحالية وتاريخ تحميل حركة المرور من المدخلات المطلوبة. بالنسبة لطرق الشرق الأوسط، تم تصميم العديد من الجسور في الأصل وفقًا لمعايير التحميل على الطرق السريعة الأوروبية أو الأمريكية من السبعينيات والثمانينيات، وتتطلب قدرتها الفعلية المتبقية في ظل تكوينات محددة لمركبات النقل الثقيل تحليلًا هندسيًا هيكليًا مستقلاً.
• التخليص العلوي: أll overhead obstructions including power lines, telecommunications cables, bridge soffits, and signage gantries must be identified and their clearance verified against the transport height of the cargo plus trailer deck. For transformers and reactor vessels with heights above 5 metres on deck, overhead electrical lines at 11 kV and 33 kV may require temporary de-energization and physical raising before the transport movement can proceed.
• عرض الطريق ونصف قطر الدوران: ال swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• حالة الرصيف والقدرة على التحمل: قد تتطلب أسطح الطرق الناعمة أو المتضررة مسارات تشغيل مؤقتة من ألواح الصلب، أو تحسين الأرض، أو انحراف المسار لتجنب تلف الرصيف الدائم ولمنع فقدان استقرار السيارة على الأرض الناعمة. وهذا مهم بشكل خاص لطرق الوصول إلى مواقع الشرق الأوسط عبر التضاريس الصحراوية التي تم تمهيدها مؤخرًا.

الأسئلة المتداولة

1. ما هي المقطورة الثقيلة وكيف تختلف عن المقطورة التجارية القياسية؟

المقطورة الثقيلة هي عبارة عن منصة نقل مصممة خصيصًا للأحمال التي تتجاوز سعة الحمولة لمقطورات الشحن التجارية القياسية، والتي تزيد عادةً عن 40 طنًا من الحمولة، مع أنظمة هيكلية وتعليق وتوجيهية متخصصة للنقل الآمن للبضائع كبيرة الحجم أو الوزن الزائد أو الحساسة من الناحية الهيكلية. تم تصميم المقطورات التجارية القياسية (المسطحة، والستائر، والوحدات المبردة) لأحمال تصل إلى 24 إلى 28 طنًا من الحمولة في معظم الأسواق، وتستخدم النوابض الورقية التقليدية أو التعليق الهوائي، وتتصل بوحدات الجرار ذات العجلة الخامسة القياسية. تستخدم المقطورات الثقيلة هياكل فولاذية عالية القوة، ونظام تعليق هيدروليكي، وتكوينات متعددة المحاور لتوزيع الحمولة، وغالبًا ما تتطلب تصاريح خاصة لكل حركة نقل تتجاوز حدود الوزن القانونية.

2. ما هي الأنواع الثلاثة للمقطورات المستخدمة في عمليات النقل الثقيل؟

ال three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. كيف يعمل الناقل المعياري ذاتي الدفع؟

تعمل وحدة النقل المعيارية ذاتية الدفع spmt من خلال دمج أسطوانات التعليق الهيدروليكي التي يتم التحكم فيها بشكل مستقل في كل موضع محور (والتي تعمل على تسوية السطح ونقل الحمل بالتساوي بغض النظر عن التضاريس)، ومحركات الدفع الرباعي الهيدروليكية الفردية التي توفر الدفع والكبح، وتوجيه المحور بزاوية 360 درجة في كل مجموعة محاور مما يتيح الحركة في أي اتجاه، ونظام المزامنة الإلكتروني الذي ينسق جميع الوظائف الهيدروليكية ووظائف القيادة عبر وحدات متعددة مقترنة. والنتيجة هي منصة يمكنها حمل أحمال ثقيلة للغاية بدقة تحديد مليمترية مع حماية البضائع الحساسة من الإمالة أو التحميل المفاجئ طوال حركة النقل.

4. ما الذي يجعل عمليات النقل الثقيل في الشرق الأوسط مختلفة عن عمليات النقل الثقيل في أوروبا أو أمريكا الشمالية؟

تختلف عمليات النقل الثقيل في الشرق الأوسط عن عمليات النقل الثقيل في المناخ المعتدل في المقام الأول في متطلبات درجة الحرارة المحيطة القصوى (تصل إلى 50 درجة مئوية محيطة، وتتطلب زيوت هيدروليكية ذات درجة حرارة عالية وأنظمة تبريد موسعة)، ومتطلبات الحماية من دخول الرمال والغبار (IP65 أو أعلى لجميع المكونات الكهربائية والهيدروليكية)، والنطاق الاستثنائي لأوزان البضائع الفردية التي يقودها خط أنابيب مشروع قطاع الطاقة في الخليج، والجمع المتكرر بين عمليات SPMT القائمة على الميناء ونقل مقطورات KTG على الطرق ضمن لوجستيات مشروع واحد. سلسلة. إن المعدات التي لم يتم تهيئتها خصيصًا لظروف الخليج سوف تتعرض لأعطال مبكرة في الأنظمة الهيدروليكية والكهربائية والميكانيكية عند تشغيلها في ذروة ظروف الصيف في الشرق الأوسط.

5. ما هو الحد الأقصى للحمولة لمقطورة خط المحور الهيدروليكي KTG-6؟

ال KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. هل أحتاج إلى تصريح خاص لتشغيل مقطورة خط المحور الهيدروليكي KTG؟

نعم، في جميع الولايات القضائية في جميع أنحاء العالم تقريبًا، تتطلب أي مجموعة مركبات تتجاوز الحد الأقصى القانوني القياسي للوزن الإجمالي للمركبة (عادةً 40 إلى 65 طنًا حسب البلد) تصريح نقل خاص قبل التحرك على الطرق العامة. بالنسبة لمقطورات KTG في أي تكوين للمحور أعلى من KTG-3 والتي تحمل أحمالًا كبيرة، ستكون التصاريح مطلوبة في معظم الأسواق. تتطلب عملية الحصول على التصريح عادةً تقديم مواصفات السيارة، ووثائق مسح الطريق، وتقارير تقييم الجسر، وجدول النقل المقترح، مع الحصول على موافقة هيئة الطرق السريعة والنقل ذات الصلة قبل بدء الحركة. في مناطق الشرق الأوسط، يتم إصدار التصاريح من قبل وزارة النقل في كل دولة.

7. هل يمكن استخدام المقطورة الهيدروليكية KTG بدلاً من SPMT لجميع مهام النقل الثقيل؟

لا، لا يمكن لمقطورات خط المحور الهيدروليكي KTG أن تحل محل الناقلات المعيارية ذاتية الدفع SPMT لجميع تطبيقات النقل الثقيل. تتمثل القيود الأساسية لمقطورات KTG مقارنة بـ SPMT في متطلباتها لمحرك رئيسي خارجي للدفع (مما يحد من الوصول إلى المواقع المحصورة)، وظرف توجيه المقطورة التقليدي (الذي يمنع توجيه السلطعون والدوران في المكان)، والحد الأقصى للحمولة العملية المنخفضة لتحركات الرفع الفردي التي تزيد عن 500 طن تقريبًا. إن SPMT مطلوب خصيصًا لعمليات التحميل والتحميل في الموانئ، وتحديد المواقع الصناعية المحصورة، وأي تطبيق حيث يجب على منصة النقل المناورة في الاتجاهات أو من خلال الموافقات المستحيلة لمجموعة جرار ومقطورة.

8. ما هو الفرق بين الناقل المعياري ذاتي الدفع والمقطورة المعيارية ذاتية الدفع؟

ال terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. كيف يمكن مقارنة KTG-5 مع KTG-6 لنقل المحولات في الشرق الأوسط؟

بالنسبة لنقل محولات الطاقة في الشرق الأوسط، يعتمد الاختيار بين مقطورة خط المحاور الهيدروليكية KTG-5 ذات 5 محاور ومقطورة خط المحاور الهيدروليكية KTG-6 ذات 6 محاور على وزن المحول وحدود حمل المحور المطبقة على طريق النقل المحدد. عادة ما تكون المحولات في نطاق 100 إلى 150 طن ضمن قدرة KTG-5، بينما تتطلب المحولات التي تزيد عن 150 طن سعة KTG-6 أو تكوينات مقترنة بالترادف. بالنسبة لأوزان محولات الشبكة الكبيرة الأكثر شيوعًا في مشاريع البنية التحتية للطاقة في الشرق الأوسط، والتي تتراوح من 100 إلى 250 طنًا، يغطي KTG-5 الوحدات الأخف وزنًا ويتعامل KTG-6 مع الوحدات الأثقل، مما يجعل كلا الجزأين الأساسيين لأسطول النقل الثقيل الكامل في الشرق الأوسط للخدمات اللوجستية لقطاع الطاقة.

10. ما هو الفولاذ الهيكلي المستخدم في المقطورات الثقيلة وما سبب أهميته؟

تستخدم المقطورات الثقيلة، بما في ذلك منصات سلسلة KTG ومنصات SPMT، فولاذًا هيكليًا عالي القوة مع حد أدنى من قوة الإنتاجية تتراوح عادةً من 460 ميجا باسكال إلى 690 ميجا باسكال (مقارنة بـ 235 ميجا باسكال إلى 355 ميجا باسكال للفولاذ الهيكلي القياسي في المقطورات التقليدية). يمكّن هذا الفولاذ عالي القوة هيكل المقطورة من حمل الأحمال القصوى ضمن سماكة السطح والوزن الإجمالي الذي يحافظ على الوزن الفارغ للمقطورة عند أدنى مستوى يمكن تحقيقه عمليًا، مما يزيد من الحمولة الصافية التي يمكن للمقطورة حملها ضمن أي حد معين لوزن السيارة الإجمالي. بالنسبة لعمليات الشرق الأوسط، يجب أن تأخذ مواصفات الفولاذ أيضًا في الاعتبار درجات حرارة الخدمة المرتفعة، حيث قد يتعرض الفولاذ الهيكلي القياسي لانخفاضات طفيفة في قوة الخضوع عند درجات حرارة مستدامة تزيد عن 100 درجة مئوية والتي يمكن أن تحدث في البيئات الصحراوية شديدة الحرارة عندما يتعرض السطح الفولاذي للإشعاع الشمسي المباشر بدون حمولة أو تظليل فوقه.
